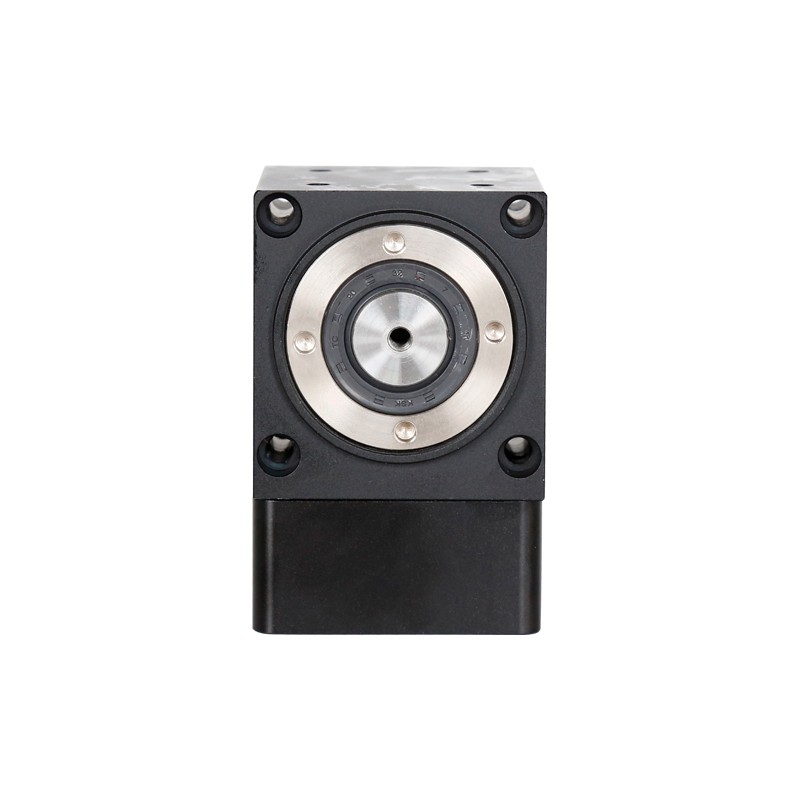

減速電機中的齒輪箱系統是一個復雜的系統，包括齒輪、傳動軸、軸承和箱體結構。其中，箱體結構對整個系統起到支撐和密封作用，故障概率很低。因此，在變速箱中，故障主要發生在齒輪、傳動軸和軸承上。據統計，齒輪、軸和滾動軸承故障占變速箱故障的90%以上。在變速箱的故障診斷中，一般只需要給出是否存在故障和故障位置即可。

根據振動信號的特點，常見的典型減速電機變速箱故障形式有：

1、齒廓誤差

齒廓誤差是指齒輪齒廓偏離理想齒廓，包括制造誤差、安裝誤差和使用后的誤差。這主要是指齒輪投入使用后產生的齒形誤差，包括齒面塑性變形、表面不均勻磨損和表面疲勞等。斷齒也會引起齒形誤差，但由于其振動信號的特性與上述齒廓誤差有明顯區別，將它們列為單獨的故障形式，便于故障診斷。

2、齒輪磨損均勻

齒輪均勻磨損主要是指齒輪投入使用后嚙合過程中材料摩擦損傷的現象，主要包括磨粒的均勻磨損和腐蝕的均勻磨損。當輪齒均勻磨損時，不會出現嚴重的齒廓誤差，而且振動信號的特性也有很大差異，因此不能歸咎于齒廓誤差。

3、軸不對中

軸錯位主要是指由于設計、制造、安裝或使用過程中出現問題，使聯軸器兩端的軸平行但錯位，導致軸上的齒輪產生分布齒廓誤差。

4、斷齒

斷齒是齒輪的嚴重故障，主要有疲勞斷齒和過載齒兩種形式，其中大部分為疲勞斷齒。斷齒時，振動信號具有較大的沖擊能量，不同于齒廓誤差和齒輪的均勻磨損。

5、箱體共振

箱體共振是齒輪箱的固有頻率受到?jīng)_擊能量的激發而引起的共振現象。箱體的共振產生大量的沖擊振動能量，這是一種非常嚴重的故障，一般是由箱體的外部激勵引起的。

6、轉軸略微彎曲

變速箱中心軸也經常發生故障。當軸稍微彎曲時，也會導致該軸上的齒輪出現齒廓誤差。與單齒輪齒廓誤差故障不同，當軸彎曲時，軸上的所有齒輪都會產生較大的齒廓誤差。

7、軸嚴重彎曲

嚴重彎曲的軸是變速箱中一種更嚴重的故障形式。當軸嚴重彎曲時，會產生很大的沖擊能量，造成嚴重的后果，其振動信號也不同于輕度彎曲。

8、軸不平衡

軸不平衡是變速箱中軸的典型故障。所謂不平衡是指軸由于偏心的存在而產生的不平衡振動。這種偏心可能是由于制造、安裝和使用后的變形造成的。當軸不平衡時，齒輪傳動也會產生齒廓誤差，但這種故障明顯不同于單純的齒廓誤差。
