為彌補傳統的恒流斬波步進電機驅動電路中大功率管無過流和超溫保護、級間直接耦合造成 末級大功率管易澆毀的缺陷，在開發經濟磨床數控系統的過程中研制了一種實用的步進電機驅動電路。

　　方 法——電路采取溫度開關檢測大功率管的管殼溫度，利用取樣電阻對步進電機各相繞組成的電流進行實時檢 測，通過施密特觸發器控制大功率管的驅動電路，采取變壓器耦合方式控制高壓大功率管的導通與截止。

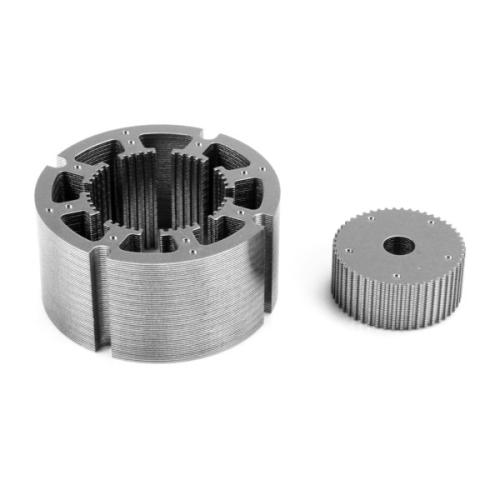

　　結 果——有效地避免了末級大功率管由于超溫和過流而燒毀，同時避免了前級驅動電路(DC)失控造成大功率管燒毀故 障的發生.通過調整參數，該電路可以驅動75BF003—30BF003四種型號的三相六拍反應式步進馬達，高運行頻率每分鐘達5 000步。

　　結論——利用該電路作為驅動電源的磨床數控系統在西北軸承廠推廣使用后， 徹底解決了每年夏季步進馬達驅動電源頻繁燒毀的問題。
