德國ELGO增量式磁柵尺簡述

　　EMAX2 帶有距離識別功能的磁性絕對長度測量系統

　　兩個傳感器運行于一條雙磁道磁尺上：德國ELGO EMAX2絕對位置測量磁柵尺、絕對式磁柵尺精確內插磁道和絕對磁道。絕對磁道通過一條傳感線路傳送一絕對

　　值;精確內插磁道通過內插電子元件傳出0.01 mm 的精確度。

　　被安裝在一個耐用的外殼內的傳感器是專門為粗糙的工業應用環境而設計的。澆鑄型的防護等級可達到IP65。EMAX

　　標準版本的防護等級為 IP40。這一系統的一個***顯著優勢在于，傳感器讀頭并非固定安裝，而是以 0 至 0.8 mm 為

　　距離在磁條上移動。

　　EMAX2 導軌與非導軌型的區別：

　　EMAX2 由傳感器讀頭和測量所需磁柵尺組成。在導軌型系統中，傳感器與合成材料制導向載體 FW2080 將被一同供

　　應;運行時需要帶有磁尺的導軌。使用導向載體 FW2080 ，客戶將得到同樣的磁尺和導軌。出廠時，磁尺將被粘貼德國ELGO EMAX2絕對位置測量磁柵尺、絕對式磁柵尺

　　在一鋁制導軌的槽內 (至 2 m)。在這一鋁制導軌上，傳感器的運行是無磨損、無接觸的(導向載體可磨損!)。

　　為實現 10 Meter 的***大測量長度，可將 5 根導軌 (2 m) 串列在一起。根據各自需要，客戶可得到理想長度的磁尺

　　(成卷***長 10 m) 并將其作為整體粘貼在導向槽內串列在一起的導軌上。

　　產品特點：

　　絕對測量

　　無接觸

　　測量長度至 10 m

　　分辨率 0.01 mm

　　即使斷電也能識別位置變化 - 無需校準

　　傳感器與磁柵尺距離過大時，具有自動距離識別功能

　　磁柵尺的測量原理

　　雙磁道系統 (精確內插磁道 上 / 絕對磁道 下)

推薦閱讀

CGF-042L2-16-P2行星減速機

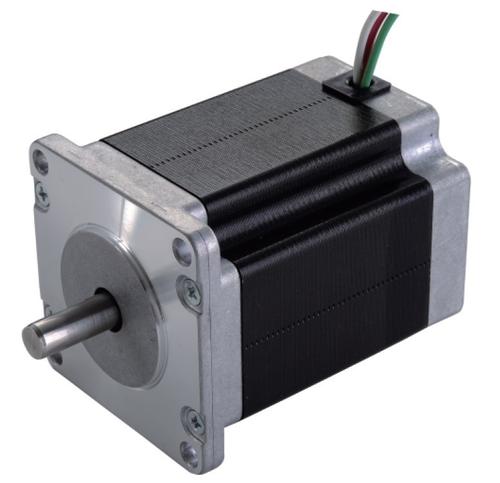

步進電機
